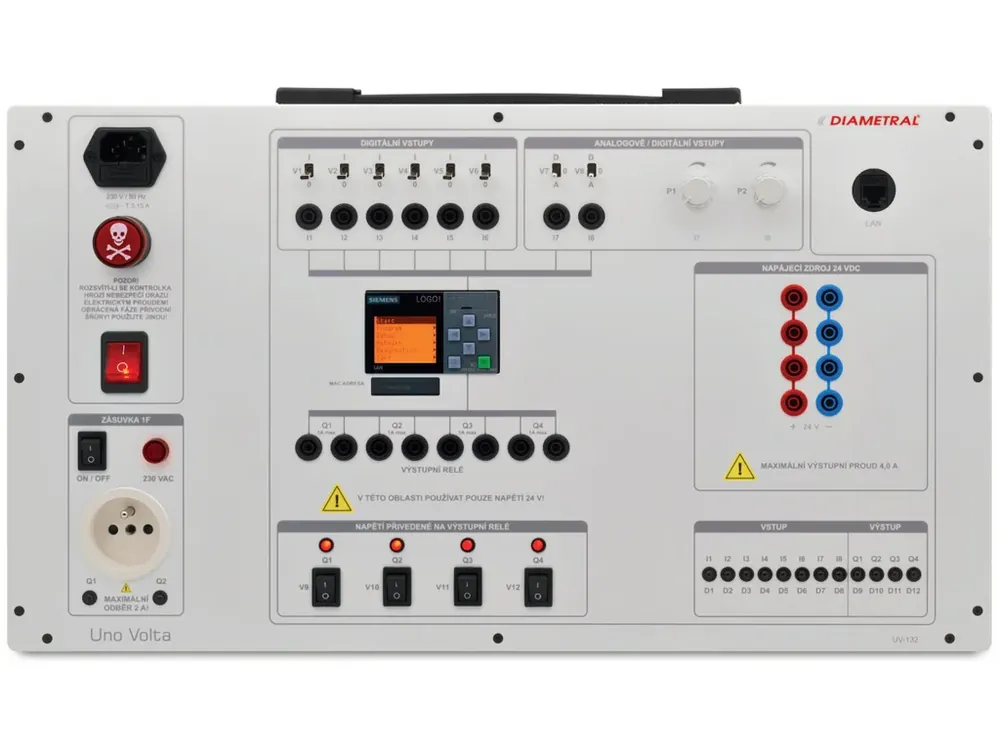

výukový panel Uno Volta UV-132 Vrácení Zdarma

Popis

Použité prvky:

• Siemens LOGO PLC 24RC
• RCSiemens LOGO Power
• Zásuvka 230 V_AC / 16 A
• Miniaturní kolébkový vypínač – 5 ks
• Signálka červená 230 V_AC
• Síťový vypínač
• Bezpečnostní zdířka 4 mm, černá, 16 ks
• Bezpečnostní zdířka 4 mm, červená, 4 ks
• Bezpečnostní zdířka 4 mm, modrá, 4 ks
• Datová zásuvka Rj45 Cat6
• Červená LED 5 mm , 8 ks
• Zelená LED 5 mm , 16 ks
• Víceotáčkový potenciometr (aripot), 5 otáček, 2 ks
• Toggle switch 3-pole switching ON-OFF-ON panel RUV-132

Příklady zapojení:
Vytvoření programu pro snímání stavu na digitálním vstupu a jeho simulace na výukovém panelu
Zapojení pro snímání stavu externího senzoru digitálním vstupem logického modulu na výukovém panelu
Vytvoření programu pro snímání stavu na analogových vstupech a jeho simulace na výukovém panelu
Vytvoření programu pro spínání externího spotřebiče napájeného DC 24V z výukového panelu
Vytvoření programu pro spínání externího spotřebiče na 1f zásuvce výukového panelu
Vytvoření programu pro základní ovládání spotřebičůovládání ze dvou míst START/STOP
Zapojení pro snímání hodnoty z externích senzorů analogovým vstupem

Příslušenství:
Napájecí šňůra 230 V_AC
Návod k obsluze

Další informace:
Napájení výukového panelu je provedeno originálním napájecím modulem Siemens LOGO! Power s výstupním napětím DC 24 V a maximálním proudem 4 A.
Vstupy logického modulu jsou rozděleny na vstupy digitální a vstupy umožňující zpracovat digitální i analogové hodnoty.
Výstupy logického modulu LOGO!RCE jsou spínací reléové kontakty a jsou galvanicky odděleny od napájecího napětí i od vstupů modulu.

Doporučené příslušenství:
Taška pro uskladnění panelu a jeho převoz
Propojovací bezpečnostní kabely
Soubor úloh

Doplňkové parametry
