Vysoce Kvalitní vektorový síťový analyzátor RIGOL DNA5082

Vysoce Kvalitní vektorový síťový analyzátor RIGOL DNA5082

Původní cena byla: 258 717,00 Kč.Aktuální cena je: 108 661,14 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V70 Kategorie: Štítek:

Popis

DNA5082 je součástí řady analyzátorů DNA5000 a nabízí měření v rozsahu 5 kHz až 8,5 GHz. Jako dvouportový vektorový analyzátor sítí poskytuje kompletní charakterizaci RF komponent včetně měření parametrů S11, S21, S12 a S22. Díky rozšířenému frekvenčnímu rozsahu je vhodný nejen pro běžné RF aplikace, ale také pro měření moderních bezdrátových technologií, mikrovlnných obvodů a vysokofrekvenčních filtrů.

Přístroj umožňuje detailní analýzu přenosových i odrazových charakteristik a nabízí zobrazení výsledků prostřednictvím Smithova diagramu, polárního grafu, SWR, fáze nebo skupinového zpoždění. Tyto nástroje usnadňují návrh, ladění i ověřování vlastností vysokofrekvenčních zařízení.

Pro diagnostiku kabelových tras a anténních systémů jsou k dispozici funkce TDR (Time Domain Reflectometry) a volitelně také DTF (Distance To Fault). Tyto metody umožňují rychle identifikovat nespojitosti, poškozené konektory nebo jiná problematická místa v přenosové cestě.

Při měření lze využít funkce de-embeddingu a odstranění vlivu měřicích přípravků, adaptérů nebo propojovacích kabelů. Výsledkem je přesnější zobrazení skutečných parametrů měřeného zařízení bez nežádoucího ovlivnění okolními prvky měřicí sestavy.

DNA5082 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Přístroj je vybaven 10,1″ dotykovým displejem s rozlišením 1280 × 800 a nabízí rozhraní LAN, USB Host, USB Device a HDMI. Podpora SCPI příkazů umožňuje snadné začlenění do automatizovaných testovacích a výrobních pracovišť.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 8,5 GHz
  • Počet portů: 2
  • Konektory: N (F)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI
  • Impedance portů: 50
  • Hmotnost: < 5 kg
  • Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

Model Porty Frekvenční rozsah Konektory
DNA5042 2 5 kHz4,5 GHz N (F)
DNA5082 2 5 kHz8,5 GHz N (F)
DNA5142 2 5 kHz14 GHz N (F)
DNA5202 2 5 kHz20 GHz 3,5 mm (M)
DNA5262 2 5 kHz26,5 GHz 3,5 mm (M)

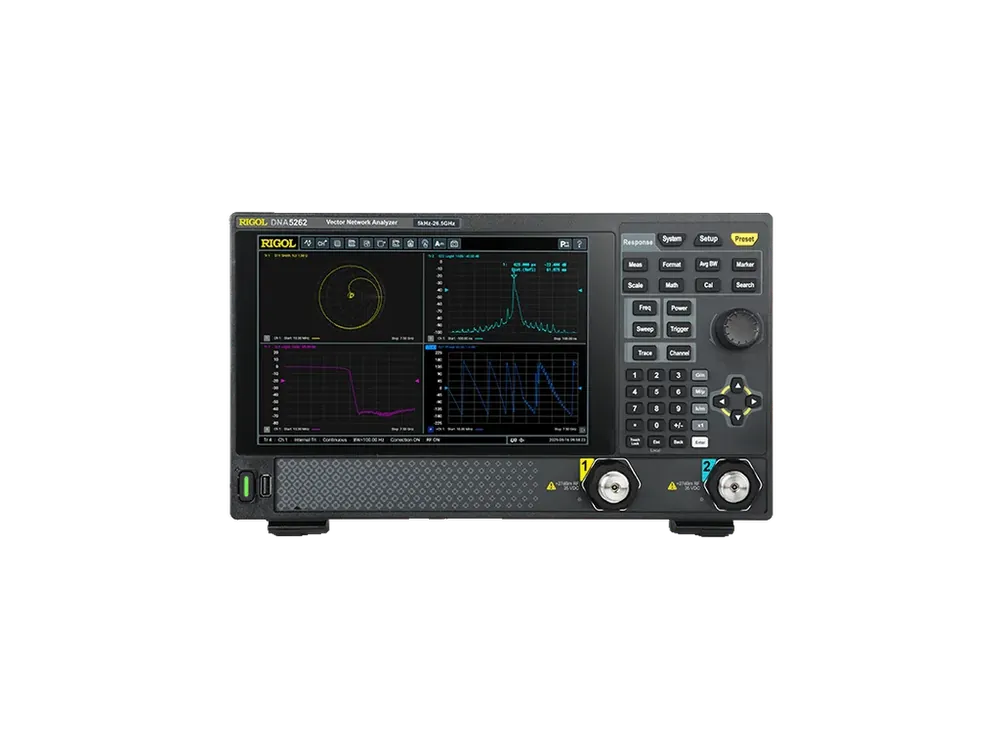

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 5.3 kg
