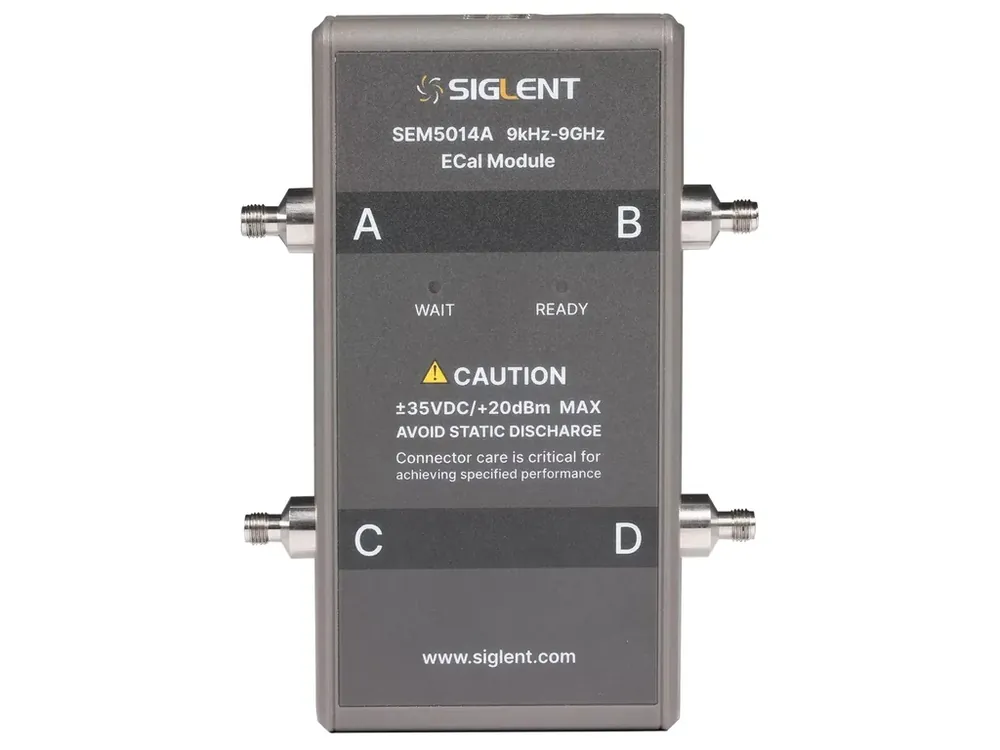

Vysoce Kvalitní elektronický kalibrátor Siglent SEM5014A

Popis

Siglent SEM5014A je precizní elektronický kalibrační modul (E-Cal), navržený pro rychlou, přesnou a opakovatelnou kalibraci vektorových síťových analyzátorů (VNA). Tento modul nahrazuje tradiční mechanické kalibrační sady (Open, Short, Load, Thru) a dramaticky zkracuje čas potřebný k nastavení měřicího systému, přičemž minimalizuje riziko lidské chyby.

K čemu slouží a jak funguje?
Při měření s VNA je kritické odstranit chyby způsobené kabely a konektory. Zatímco u mechanické sady musí technik ručně připojovat jednotlivé standardy, SEM5014A se připojí jednou a interně přepíná mezi přesně definovanými impedančními stavy.

Rychlost: Kalibrace 4portového VNA, která by mechanicky trvala desítky minut, je hotová za zlomek času.

Přesnost: Eliminuje opotřebení konektorů VNA a chyby vznikající při dotahování mechanických standardů.

Plug & Play: Po připojení přes USB si VNA Siglent (řady SNA) automaticky načtou kalibrační data modulu.

Hlavní technické parametry:

• Frekvenční rozsah: 9 kHz až 9 GHz
• Počet portů: 4 (konektory SMA female)
• Metoda kalibrace: plná 1 až 4portová kalibrace
• Ovládání: Plně automatické přes USB rozhraní
• Kompatibilita: Primárně určeno pro vektorové síťové analyzátory řady Siglent SNA5000A , SVA1000X a SHA850A
• Maximální vstupní úroveň: +20 dBm
• Ochrana proti DC napětí až: ±35 V
• 50 female, Typ N 50 male
• Ovládání prostřednictvím USB 2.0
