vektorový síťový analyzátor RIGOL DNA808 Nízká Cena

Popis

DNA808 je kompaktní dvouportový vektorový analyzátor sítí určený pro měření a analýzu RF a mikrovlnných obvodů v pásmu do 8,5 GHz. Umožňuje přesné měření přenosových a odrazových charakteristik, impedance, činitele stojatých vln (VSWR) nebo skupinového zpoždění a představuje vhodný nástroj pro vývoj, ladění a ověřování vlastností filtrů, zesilovačů, kabelů, antén a dalších vysokofrekvenčních komponent. Rozšířený frekvenční rozsah oproti základnímu modelu umožňuje práci také s aplikacemi v oblasti moderních bezdrátových komunikací, radarových systémů nebo mikrovlnných spojů. Díky typickému dynamickému rozsahu až 125 dB a velmi nízkému šumu měření poskytuje spolehlivé výsledky i při měření prvků s vysokým útlumem nebo velmi malými odrazy.

Součástí přístroje je podpora široké škály měřicích funkcí včetně S-parametrů, Smithova diagramu, polárního zobrazení, měření skupinového zpoždění nebo analýzy v časové oblasti TDA a lokalizace poruch DTF prostřednictvím volitelných softwarových rozšíření. Přístroj podporuje mechanické i elektronické kalibrační sady a nabízí několik typů kalibrací včetně SOLT, OSL nebo plné dvouportové kalibrace. Sedmipalcový kapacitní dotykový displej doplňuje ovládání pomocí fyzických tlačítek, vzdálený přístup přes webové rozhraní a podpora SCPI příkazů pro automatizaci měření. Díky napájení přes USB-C, hmotnosti pouze 1,9 kg a kompaktním rozměrům je DNA808 vhodný nejen pro laboratorní použití, ale také pro servisní měření nebo práci přímo v terénu.

Technické parametry

• Frekvenční rozsah: 5 kHz až 8,5 GHz
• Počet portů: 2
• Dynamický rozsah: až 125 dB (typ.)
• Frekvenční rozlišení: 1 Hz
• Maximální výstupní výkon: až +10 dBm
• Rozsah nastavení výkonu: -40 dBm až +10 dBm
• IF šířka pásma: 1 Hz až 3 MHz
• Šum stopy: až 0,005 dBrms
• Šumové pozadí přijímače: až -120 dBm (typ.)
• Počet měřicích bodů: 1 až 100 001
• Podporované měřicí funkce: S-parametry, impedance, VSWR, Smithův diagram, polar plot, group delay
• Podporované kalibrace: SOLT, Response Short, Response Open, OSL, Enhanced Response, Full 2-Port, ECal
• Volitelné aplikace: TDA, DTF
• Displej: 7″ kapacitní dotykový
• Rozlišení displeje: 1024 × 600 px
• Interní úložiště: 32 GB
• Rozhraní: LAN, USB Host, USB Device, HDMI
• Referenční vstup/výstup: 10 MHz
• Trigger vstup/výstup: ano
• Podpora SCPI příkazů: ano
• Webové vzdálené ovládání: ano
• Napájení: USB-C, 20 V / 5 A
• Příkon: 50 W
• Hmotnost: 1,9 kg
• Rozměry: 265,35 × 161,75 × 77,38 mm

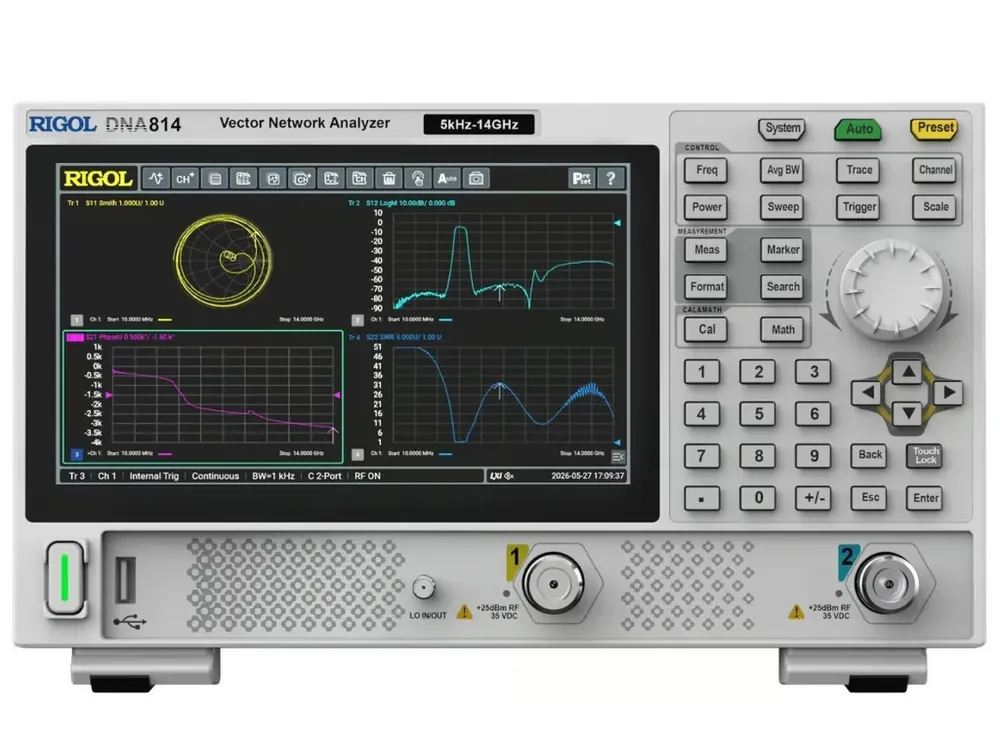

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.
