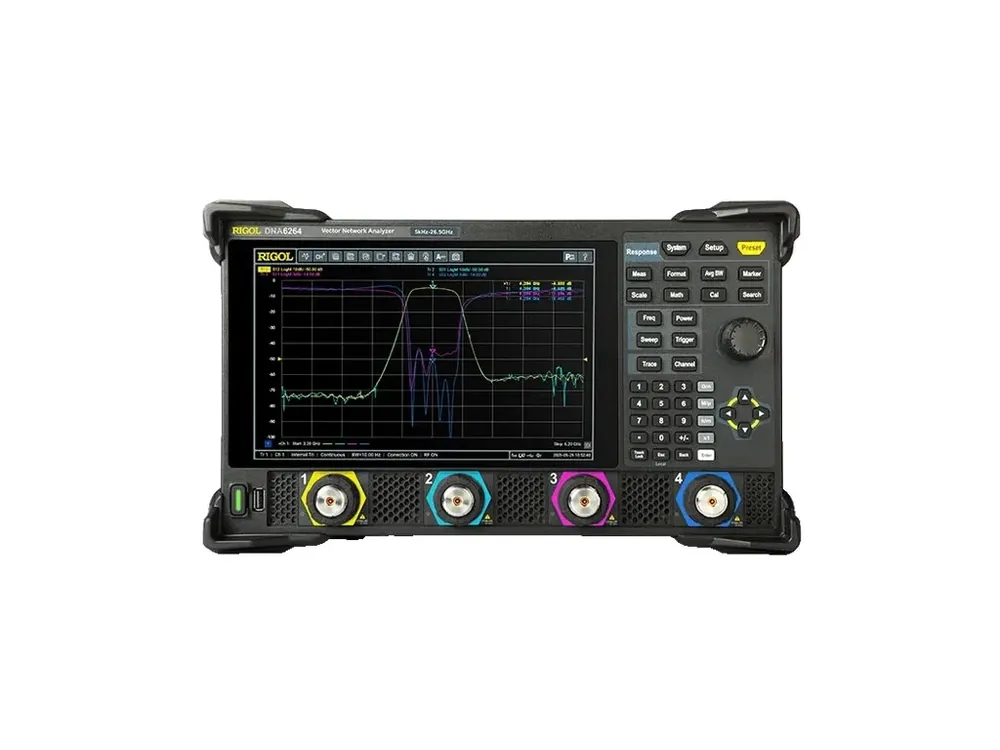

vektorový síťový analyzátor RIGOL DNA6264 Jen Po Omezenou Doba

vektorový síťový analyzátor RIGOL DNA6264 Jen Po Omezenou Doba

Původní cena byla: 1 158 448,80 Kč.Aktuální cena je: 486 548,50 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V7B Kategorie: Štítek:

Popis

DNA6264 představuje nejvýkonnější čtyřportový model řady DNA6000 a nabízí měření v rozsahu 5 kHz až 26,5 GHz. Díky širokému frekvenčnímu pokrytí je vhodný pro charakterizaci mikrovlnných filtrů, zesilovačů, směrovačů, anténních systémů, vysokorychlostních propojení i dalších komponent pracujících ve frekvenčních pásmech, která již přesahují možnosti běžných laboratorních analyzátorů. Přístroj poskytuje kompletní měření parametrů S11, S21, S12 a S22 a umožňuje detailní vyhodnocení přenosových i odrazových charakteristik testovaného zařízení.

Pro práci ve frekvencích až do 26,5 GHz je DNA6262 vybaven 3.5 mm (M) konektory, které zajišťují stabilní a opakovatelné měření v celém podporovaném pásmu. Součástí výbavy jsou nástroje pro analýzu impedance a přizpůsobení včetně Smithova diagramu, SWR, polárního zobrazení, skupinového zpoždění, fázové analýzy a měření v časové oblasti. Přístroj podporuje také de-embedding, odstranění vlivu měřicích přípravků a různé typy kalibrací, které pomáhají zpřesnit výsledky při vývoji i ověřování vysokofrekvenčních zařízení.

DNA6264 disponuje dynamickým rozsahem až 127 dB, nízkou úrovní šumu měřicí stopy a frekvenčním rozlišením 1 Hz. Ovládání probíhá prostřednictvím 10,1″ kapacitního dotykového displeje s rozlišením 1280 × 800 bodů a kombinací dotykového i klasického ovládání. Přístroj nabízí rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, podporuje vzdálený přístup přes Web Control a standardní SCPI příkazy, díky čemuž je vhodný jak pro laboratorní měření, tak pro automatizované testovací systémy a výrobní pracoviště.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 26,5 GHz
  • Počet portů: 4
  • Konektory: 3.5 mm (M)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
  • Podpora SCPI: ano
  • Web Control: ano
  • Impedance portů: 50
  • Hmotnost: < 11 kg
  • Rozměry: 358,1 × 214,8 × 300 mm

Srovnání modelů řady DNA6000

Model Porty Frekvenční rozsah Konektory
DNA6082 2 5 kHz8,5 GHz N (F)
DNA6084 4 5 kHz8,5 GHz N (F)
DNA6142 2 5 kHz14 GHz N (F)
DNA6144 4 5 kHz14 GHz N (F)
DNA6202 2 5 kHz20 GHz 3.5 mm (M)
DNA6204 4 5 kHz20 GHz 3.5 mm (M)
DNA6262 2 5 kHz26,5 GHz 3.5 mm (M)
DNA6264 4 5 kHz26,5 GHz 3.5 mm (M)

Doplňkové parametry

Kategorie: Spektrální analyzátory
Hmotnost: 13 kg
