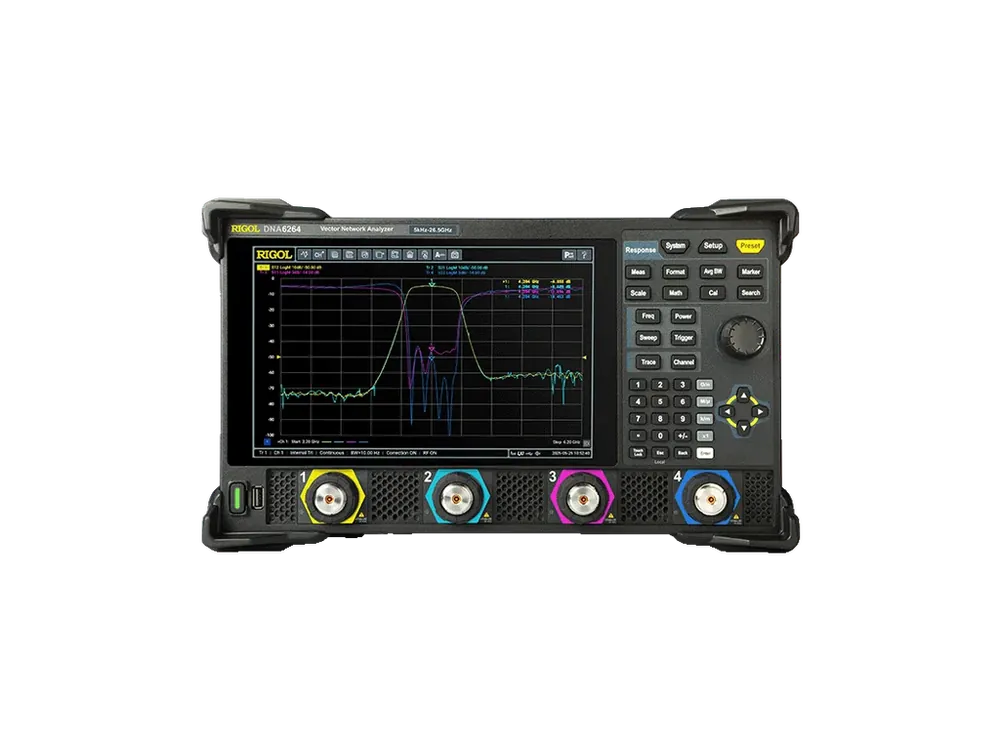

vektorový síťový analyzátor RIGOL DNA6204 Levný

vektorový síťový analyzátor RIGOL DNA6204 Levný

Původní cena byla: 926 165,10 Kč.Aktuální cena je: 388 989,34 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V79 Kategorie: Štítek:

Popis

DNA6204 je navržen pro měření aplikací, kde je potřeba spojit široký frekvenční rozsah s možností víceportové analýzy. Díky rozsahu 5 kHz až 20 GHz a čtyřem testovacím portům umožňuje efektivní měření směrovačů, vazebních členů, víceportových anténních systémů, diferenciálních struktur i dalších RF a mikrovlnných komponent. Současný přístup ke čtyřem portům zjednodušuje měřicí postupy a omezuje nutnost přepojování kabelů při složitějších testech.

Přístroj je vybaven 3.5 mm (M) konektory, které jsou určeny pro práci ve vyšších frekvenčních pásmech a umožňují využít celý potenciál měření až do 20 GHz. K dispozici jsou všechny důležité analytické nástroje včetně Smithova diagramu, SWR, polárního zobrazení, fázové analýzy, skupinového zpoždění a měření v časové oblasti. Funkce de-embeddingu, odstranění vlivu měřicích přípravků a podpora elektronických i mechanických kalibrací pomáhají dosahovat přesných a opakovatelných výsledků.

DNA6204 disponuje dynamickým rozsahem až 127 dB, nízkou úrovní šumu a frekvenčním rozlišením 1 Hz. Ovládání zajišťuje 10,1″ kapacitní dotykový displej s rozlišením 1280 × 800 bodů doplněný o klasické ovládací prvky. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání prostřednictvím Web Control a standardní SCPI příkazy, díky čemuž jej lze snadno začlenit do automatizovaných testovacích systémů nebo výrobních linek.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 20 GHz
  • Počet portů: 4
  • Konektory: 3.5 mm (M)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
  • Podpora SCPI: ano
  • Web Control: ano
  • Impedance portů: 50
  • Hmotnost: < 13 kg
  • Rozměry: 358,1 × 214,8 × 300 mm

Srovnání modelů řady DNA6000

Model Porty Frekvenční rozsah Konektory
DNA6082 2 5 kHz8,5 GHz N (F)
DNA6084 4 5 kHz8,5 GHz N (F)
DNA6142 2 5 kHz14 GHz N (F)
DNA6144 4 5 kHz14 GHz N (F)
DNA6202 2 5 kHz20 GHz 3.5 mm (M)
DNA6204 4 5 kHz20 GHz 3.5 mm (M)
DNA6262 2 5 kHz26,5 GHz 3.5 mm (M)
DNA6264 4 5 kHz26,5 GHz 3.5 mm (M)

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 13 kg
