vektorový síťový analyzátor RIGOL DNA6202 Dokud Zásoby Vydrží

vektorový síťový analyzátor RIGOL DNA6202 Dokud Zásoby Vydrží

Původní cena byla: 617 433,60 Kč.Aktuální cena je: 259 322,11 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V78 Kategorie: Štítek:

Popis

DNA6202 je určen pro měření aplikací, které vyžadují širší frekvenční rozsah a vyšší přesnost v mikrovlnném pásmu. Frekvenční rozsah 5 kHz až 20 GHz umožňuje charakterizaci filtrů, zesilovačů, směrovačů, anténních systémů, vysokorychlostních propojení i dalších RF a mikrovlnných komponent. Díky 3.5 mm (M) konektorům je přístroj připraven pro měření ve vyšších frekvenčních pásmech, kde již klasické N konektory přestávají být optimálním řešením.

Přístroj nabízí kompletní analýzu parametrů S11, S21, S12 a S22 a podporuje širokou škálu zobrazovacích režimů včetně Smithova diagramu, SWR, polárního zobrazení, fázové charakteristiky, skupinového zpoždění a měření v časové oblasti. Funkce de-embeddingu a odstranění vlivu měřicích přípravků pomáhají získat přesnější výsledky a umožňují lépe vyhodnotit skutečné vlastnosti měřeného zařízení. K dispozici jsou také pokročilé kalibrační postupy s podporou mechanických i elektronických kalibračních sad.

DNA6202 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1″ kapacitní dotykový displej s rozlišením 1280 × 800 bodů. Přístroj je vybaven rozhraními LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, podporuje vzdálené ovládání přes Web Control a standardní SCPI příkazy, což usnadňuje jeho nasazení v laboratorních i automatizovaných testovacích systémech.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 20 GHz
  • Počet portů: 2
  • Konektory: 3.5 mm (M)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
  • Podpora SCPI: ano
  • Web Control: ano
  • Impedance portů: 50
  • Hmotnost: < 11 kg
  • Rozměry: 358,1 × 214,8 × 300 mm

Srovnání modelů řady DNA6000

Model Porty Frekvenční rozsah Konektory
DNA6082 2 5 kHz8,5 GHz N (F)
DNA6084 4 5 kHz8,5 GHz N (F)
DNA6142 2 5 kHz14 GHz N (F)
DNA6144 4 5 kHz14 GHz N (F)
DNA6202 2 5 kHz20 GHz 3.5 mm (M)
DNA6204 4 5 kHz20 GHz 3.5 mm (M)
DNA6262 2 5 kHz26,5 GHz 3.5 mm (M)
DNA6264 4 5 kHz26,5 GHz 3.5 mm (M)

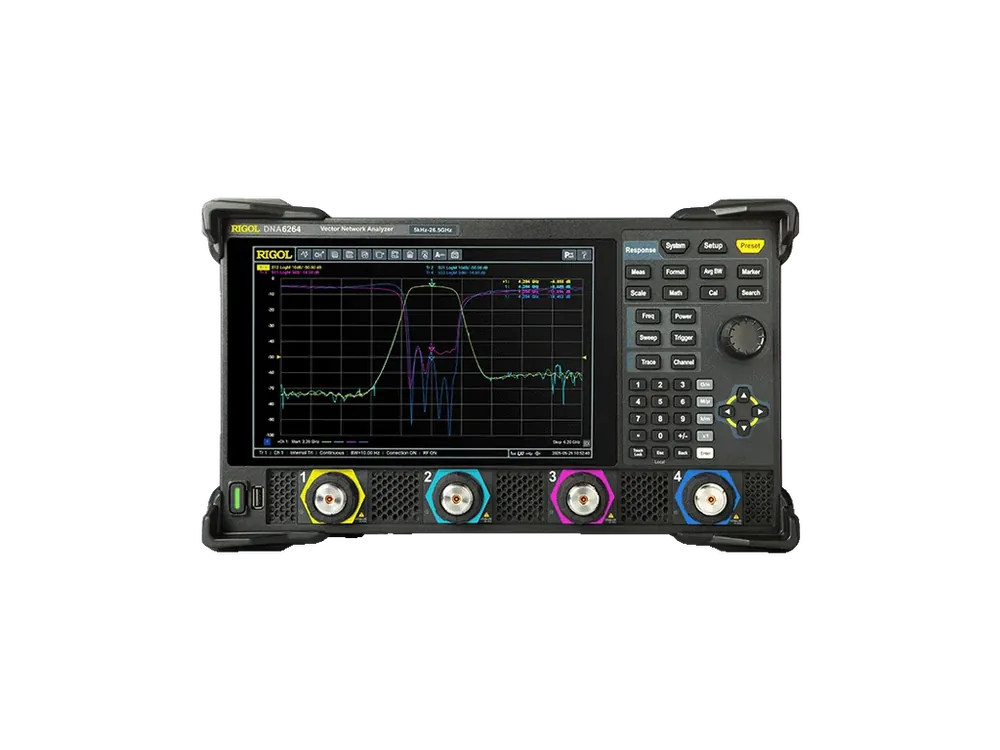

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 11 kg
