DNA6142 rozšiřuje možnosti základních modelů řady DNA6000 o frekvenční rozsah až 14 GHz, což otevírá prostor pro měření pokročilejších RF a mikrovlnných aplikací. Jako dvouportový vektorový analyzátor sítí umožňuje přesné vyhodnocení parametrů S11, S21, S12 a S22 a je vhodný pro charakterizaci filtrů, zesilovačů, směrovačů, antén, kabelových sestav i dalších komponent používaných ve vysokofrekvenčních systémech. Díky kombinaci širokého frekvenčního rozsahu a kompaktní stolní konstrukce představuje univerzální nástroj pro vývoj, ověřování i servis RF zařízení.

Součástí výbavy jsou pokročilé analytické funkce včetně Smithova diagramu, polárního zobrazení, SWR, fázové analýzy, skupinového zpoždění a časové domény TDA. Přístroj podporuje také de-embedding, odstranění vlivu měřicích přípravků a různé kalibrační metody včetně elektronické kalibrace. Díky tomu lze získat přesnější výsledky a lépe vyhodnotit skutečné vlastnosti měřeného zařízení bez vlivu okolních prvků měřicí sestavy.

Přístroj disponuje dynamickým rozsahem až 127 dB, nízkým šumem měřicí stopy a frekvenčním rozlišením 1 Hz. Ovládání zajišťuje 10,1″ kapacitní dotykový displej s rozlišením 1280 × 800 bodů, doplněný o klasické ovládací prvky. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, vzdálené ovládání prostřednictvím Web Control a standardní SCPI příkazy pro integraci do automatizovaných měřicích systémů.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 14 GHz
  • Počet portů: 2
  • Konektory: N (F)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
  • Podpora SCPI: ano
  • Web Control: ano
  • Impedance portů: 50
  • Hmotnost: < 11 kg
  • Rozměry: 358,1 × 214,8 × 300 mm

Srovnání modelů řady DNA6000

Model Porty Frekvenční rozsah Konektory
DNA6082 2 5 kHz8,5 GHz N (F)
DNA6084 4 5 kHz8,5 GHz N (F)
DNA6142 2 5 kHz14 GHz N (F)
DNA6144 4 5 kHz14 GHz N (F)
DNA6202 2 5 kHz20 GHz 3.5 mm (M)
DNA6204 4 5 kHz20 GHz 3.5 mm (M)
DNA6262 2 5 kHz26,5 GHz 3.5 mm (M)
DNA6264 4 5 kHz26,5 GHz 3.5 mm (M)

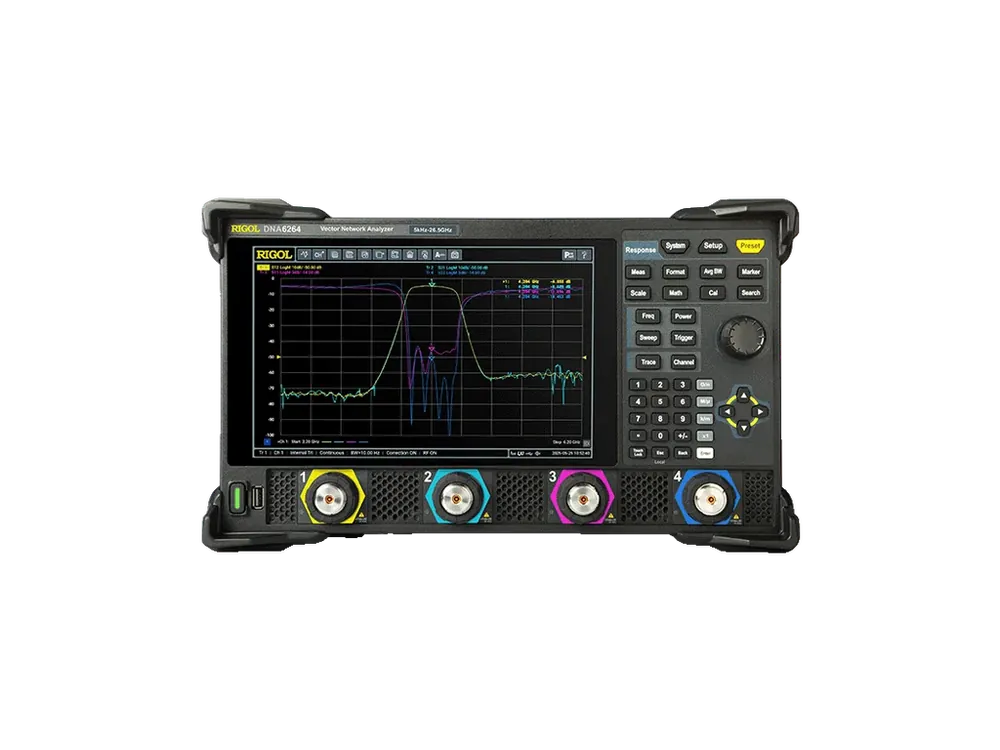

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 11 kg
