vektorový síťový analyzátor RIGOL DNA6082 Značkový

vektorový síťový analyzátor RIGOL DNA6082 Značkový

Původní cena byla: 308 702,10 Kč.Aktuální cena je: 129 654,88 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V74 Kategorie: Štítek:

Popis

DNA6082 je součástí řady DNA6000, nabízí měření v rozsahu 5 kHz až 8,5 GHz. Jako dvouportový vektorový analyzátor sítí umožňuje kompletní měření parametrů S11, S21, S12 a S22 a nachází uplatnění při charakterizaci filtrů, zesilovačů, kabelových sestav, antén i dalších RF komponent. Díky robustní konstrukci a stabilním parametrům je vhodný jak pro vývojová pracoviště, tak pro opakovaná měření ve výrobním prostředí.

Pro analýzu přenosových a odrazových vlastností nabízí přístroj širokou škálu zobrazovacích režimů včetně Smithova diagramu, polárního zobrazení, SWR, fáze, skupinového zpoždění a časové analýzy TDA. Funkce de-embeddingu a odstranění vlivu měřicích přípravků umožňují přesnější vyhodnocení skutečných parametrů měřeného zařízení. K dispozici jsou také pokročilé kalibrační metody včetně podpory mechanických i elektronických kalibračních sad.

DNA6082 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1″ kapacitní dotykový displej s rozlišením 1280 × 800 bodů doplněný o klasická tlačítka a otočný ovladač. Přístroj podporuje rozhraní LAN, USB Host, USB Device, HDMI, GPIB a Application I/O, včetně vzdáleného ovládání prostřednictvím Web Control a standardních SCPI příkazů, což usnadňuje integraci do automatizovaných měřicích a testovacích systémů.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 8,5 GHz
  • Počet portů: 2
  • Konektory: N (F)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI, GPIB, Application I/O
  • Podpora SCPI: ano
  • Web Control: ano
  • Impedance portů: 50
  • Hmotnost: < 11 kg
  • Rozměry: 358,1 × 214,8 × 300 mm

Srovnání modelů řady DNA6000

Model Porty Frekvenční rozsah Konektory
DNA6082 2 5 kHz8,5 GHz N (F)
DNA6084 4 5 kHz8,5 GHz N (F)
DNA6142 2 5 kHz14 GHz N (F)
DNA6144 4 5 kHz14 GHz N (F)
DNA6202 2 5 kHz20 GHz 3.5 mm (M)
DNA6204 4 5 kHz20 GHz 3.5 mm (M)
DNA6262 2 5 kHz26,5 GHz 3.5 mm (M)
DNA6264 4 5 kHz26,5 GHz 3.5 mm (M)

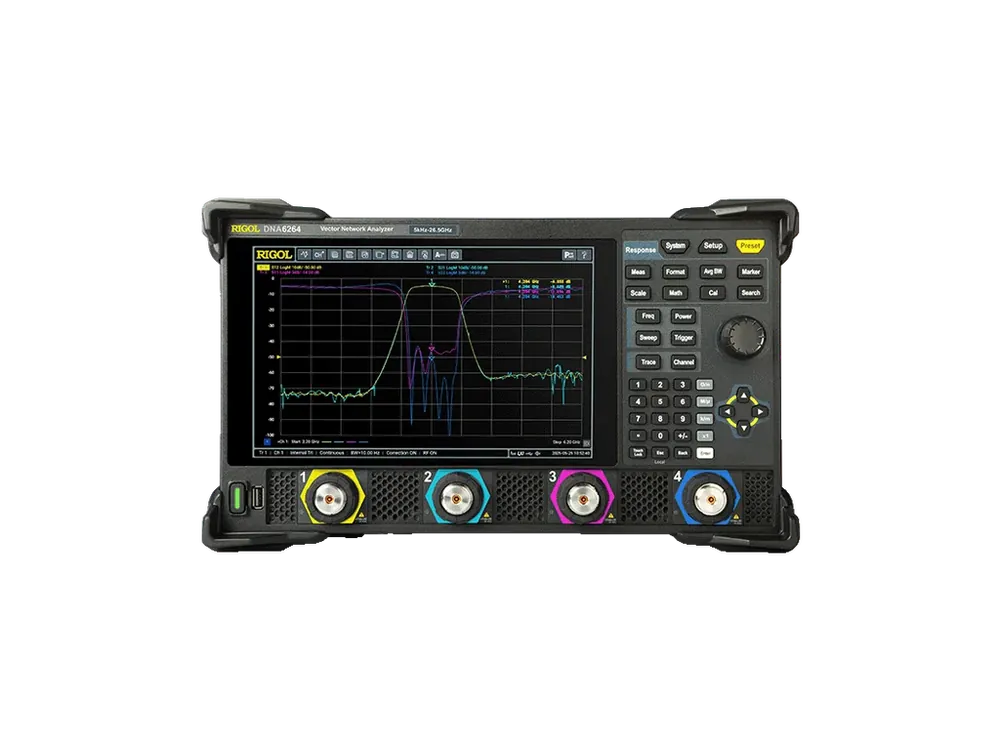

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit.

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 11 kg
