vektorový síťový analyzátor RIGOL DNA5202 Poslední Šance

vektorový síťový analyzátor RIGOL DNA5202 Poslední Šance

Původní cena byla: 502 761,90 Kč.Aktuální cena je: 211 160,00 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V72 Kategorie: Štítek:

Popis

DNA5202 poskytuje měření v rozsahu 5 kHz až 20 GHz. Disponuje kompletní charakterizací RF a mikrovlnných komponent včetně měření parametrů S11, S21, S12 a S22. Frekvenční rozsah až 20 GHz umožňuje měření širokého spektra vysokofrekvenčních zařízení, od filtrů a zesilovačů až po moderní komunikační a radarové systémy.

Na rozdíl od většiny přístrojů řady je vybaven je DNA5202 vybaven 3.5 mm (M) konektory, které umožňují práci ve vyšších frekvenčních pásmech při zachování vysoké přesnosti měření. Přístroj je tak vhodný pro aplikace, kde již běžné RF vybavení naráží na své limity.

Pro analýzu impedance a přizpůsobení jsou k dispozici nástroje jako Smithův diagram, polární zobrazení, SWR, měření fáze nebo skupinového zpoždění. Tyto funkce usnadňují vývoj, ladění i ověřování parametrů vysokofrekvenčních obvodů a komponent.

Při diagnostice kabelových a anténních systémů lze využít funkce TDR (Time Domain Reflectometry) a volitelně také DTF (Distance To Fault). Ty umožňují rychlou identifikaci nespojitostí, poškozených konektorů nebo jiných problémových míst v přenosové cestě.

Přístroj podporuje také de-embedding a odstranění vlivu měřicích přípravků, adaptérů a kabelových propojení. Díky tomu lze získat přesnější výsledky a vyhodnocovat skutečné vlastnosti měřeného zařízení bez nežádoucích vlivů okolní měřicí sestavy.

Dynamický rozsah až 127 dB, frekvenčním rozlišení 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání zajišťuje 10,1″ dotykový displej s rozlišením 1280 × 800. Přístroj nabízí rozhraní LAN, USB Host, USB Device a HDMI a podporuje SCPI příkazy pro automatizaci měření a integraci do testovacích systémů.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 20 GHz
  • Počet portů: 2
  • Konektory: 3.5 mm (M)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI
  • Impedance portů: 50
  • Hmotnost: < 5 kg
  • Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

Model Porty Frekvenční rozsah Konektory
DNA5042 2 5 kHz4,5 GHz N (F)
DNA5082 2 5 kHz8,5 GHz N (F)
DNA5142 2 5 kHz14 GHz N (F)
DNA5202 2 5 kHz20 GHz 3,5 mm (M)
DNA5262 2 5 kHz26,5 GHz 3,5 mm (M)

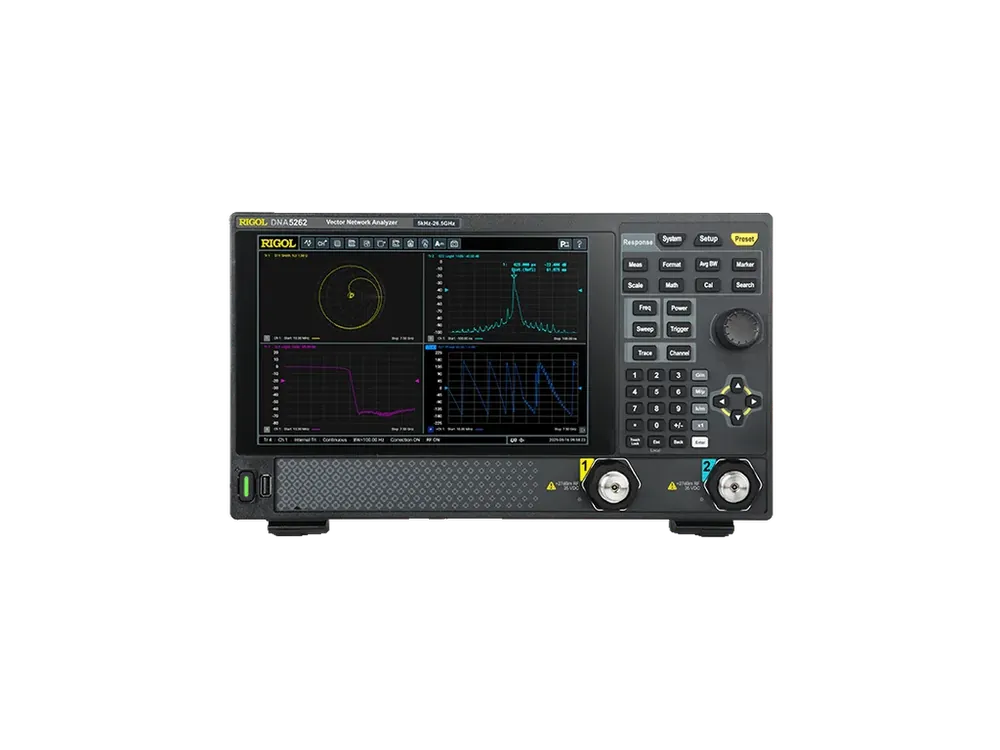

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 5.3 kg
