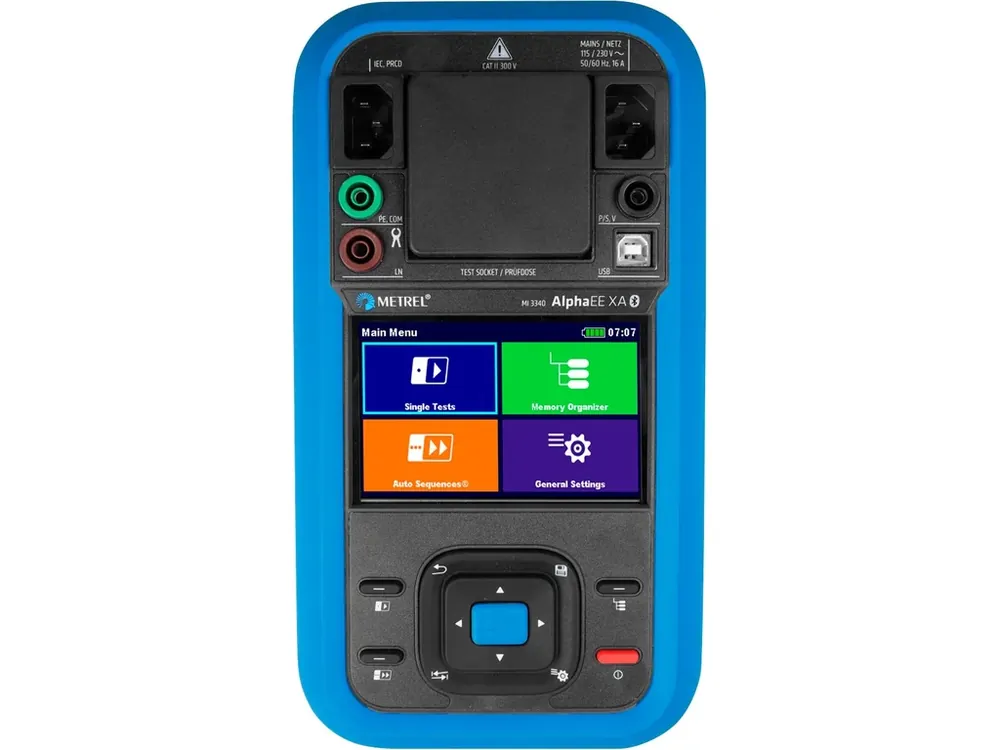

tester MI 3340 AlphaEE XA Bezpečná Platba

Popis

FUNKCE MĚŘENÍ

• Vyhovuje normám EN 50678 / EN 50699
• Auto test (kontinuita + izolační odpor + náhradní unikající proud)
• Spojitost ochranného vodiče proudem 200 mA
• Izolační odpor (Riso, Riso-S), volba test. napětí 50 V, 100 V, 250 V, 500 V
• Proud ochranným vodičem (přímý, rozdílový, náhradní)
• Dotykový unikající proud
• Unikající proud produkovaný plovoucím vstupem, proud protékající PE
• Unikající proud bod-bod
• Výkon (P, S, Q, PF, THDu, THDi, CosØ, I, U)
• Test PRCD (2-pól, 3-pól, K/Di (varistor), S (3-pól), S+)
• Test RCD (typ A, AC, B, B+, F)
• Test IC-CPD (EV-RCD, PE)
• Napětí, SELV/PELV
• Test zásuvky
• Test zapojení/aktivní test zapojení
• EVSE diagnostický test (s A 1532 XA – na objednávku)
• Měření proudu kleštěmi (s kleštěmi A 1472na objednávku)
• Funkční kontroly

NORMY

• EN 50699 Opakované zkoušky elektrických zařízení
• EN 50678 Kontrola elektrických zařízení po opravě
• IEC 62368-1 Zařízení audio/video, informačních a komunikačních technologií
• IEC 62752 Test kabelů a ochranných prvků Mode 2 nabíjení elektrických vozidel (ICCPD)

Spojitost PE (měřicí proud 200 mA pro R < 2 )
Měřicí rozsah / rozlišení / základní chyba měření
0,00- 19,99/ 0,01/ ±(2 % z MH + 2 D)
20,0- 99,9/ 0,1/ ±3 % z MH
100- 199,9/ 0,1/ ±5 % z MH
200- 1999/ 1/ ±5 % z MH

Izolační odpor, izolační odpor – sonda (50V, 100V, 250V, 500V DC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 M – 19,99 M / 0,01 M / ±(3 % z MH + 2 D)
20,0 M – 99,9 M / 0,1 M / ±5 % z MH
100,0 M – 199,9 M / 0,1 M / ±10 % z MH

Rozdílový unikající proud Idiff (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 mA – 1,99 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA – 19,99 mA / 0,01 mA / ±5 % z MH

Dotykový proud Itou (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA – 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA – 19,99 mA / 0,01 mA / ±5 % z MH

Náhradní unikající proud Isub, Isub-S (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 mA – 1,999 mA / 0,01 mA / ±(3 % z MH + 3 D)
2,00 mA – 19,99 mA / 0,01 mA / ±5 % z MH

Proud PE vodičem Ipe
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA – 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA – 19,99 mA / 0,01 mA / ±5 % z MH

Unikající proud point-to-point, Ileak
Měřicí rozsah / rozlišení / základní chyba měření
0,000 mA – 1,999 mA / 1 µA / ±(3 % z MH + 3 D)
2,00 mA – 19,99 mA / 0,01 mA / ±5 % z MH

Test proudových chráničů (P) RCD (10 mA, 15 mA, 30 mA)
Měřicí rozsah / rozlišení / základní chyba měření
Vypínací čas:
0 ms – 300 ms (0,5xIN) / 0,1 ms / ± 3 ms
0 ms – 300 ms (IN) / 0,1 ms / ± 3 ms
0 ms – 40 ms (5xIN) / 0,1 ms / ± 1 ms

Vypínací proud
0.2×IN2.2×IN / 0.05×IN / ±0.1×IN
Typ zkušebního proudu: sinusový (AC), pulzní (A, F), stejnosměrný DC (B, B+)

Výkon P, S, Q (230 V AC)
Měřicí rozsah / rozlišení / základní chyba měření
0,00 kW – 3,70 kWA (VA, Var) / 0,01 W / ±(5 % z MH + 5/10 D)

Celkové harmonické zkreslení THDU / THDI (napětí / proud)
0,0 %99,9 % / 0,1 % / ±(5 % z MH + 5 D)
0 mA999 mA / 1 mA / ±(5 % z MH + 5 D)
1,00 mA16,00 A / 10 mA / ± 5 % z MH

SELV/PELV napětí TRMS
Měřicí rozsah / rozlišení / základní chyba měření
Uac/dc: 0,0 V – 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
Uac/dc: 200 V264 V / 1 V / ±3 % z MH

Proud a unikající proud pomocí proudových kleští A1472
Měřicí rozsah / rozlišení / základní chyba měření
0,10 mA – 24,9 A / 0,01 mA, 0,1 A / ±(5 % z MH + 5 D)

Proud I – přímá metoda
Měřicí rozsah / rozlišení / základní chyba měření
0 mA – 999 mA / 1 mA / ±(3 % z MH + 5 D)
1,00 A – 16,00 A / 10 mA / ±3 % z MH

Napětí U
Měřicí rozsah / rozlišení / základní chyba měření
0 V – 199,9 V / 0,1 V / ±(3 % z MH + 10 D)
200 V – 264 V / 1 V / ±3 % z MH

Pozn.: MH = z měřené hodnoty
