Popis

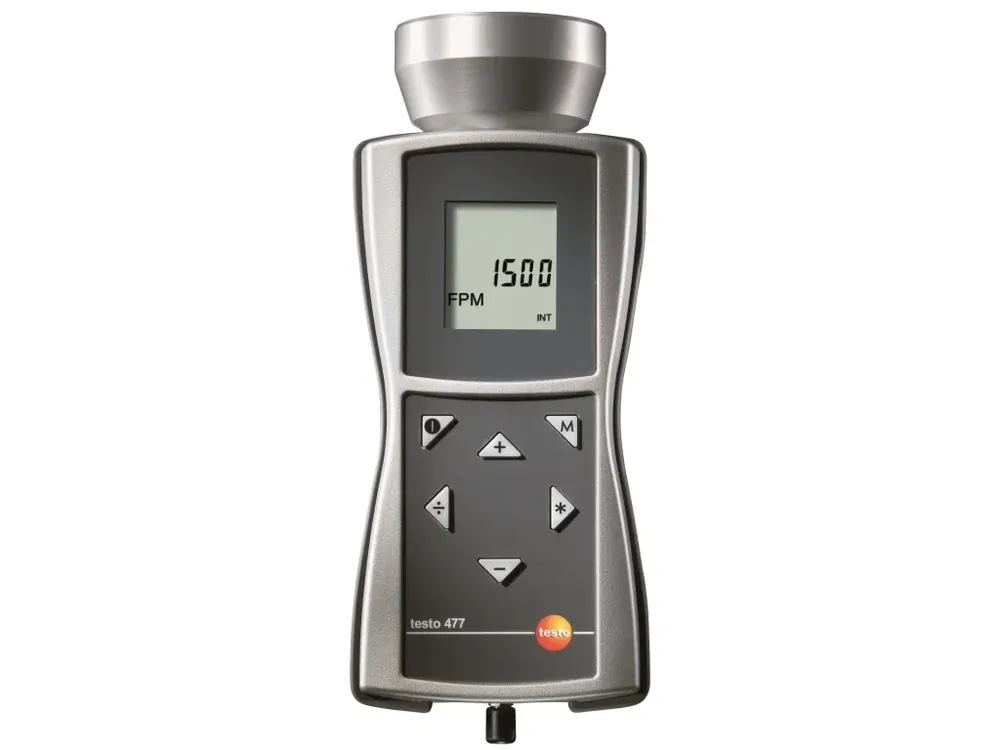

Stroboskop LED testo 477 ukáže extrémně rychlé pohyby díky stroboskopickému jevu. Je tak možné kontrolovat stroje a zařízení za provozu a měřit počet otáček až do 300 000 otáček za minutu.
Správné vedení vlákna u pletacího stroje se nedá pouhým okem poznat. Proto zůstává nejasné, zda se vyskytují nesrovnalosti ve vibračních nebo rotačních procesech strojů a zařízení. Avšak se stroboskopem to můžete přesně rozeznatponěvadž díky zábleskům stroboskopu se objeví statický obraz.
Stroboskop testo 477 snímá rovněž otáčky velmi malých a těžko přístupných objektůa to bez přerušení výrobního procesu, poněvadž nejsou zapotřebí žádné reflexní značky!
Technické charakteristiky stroboskopu LED
Velmi vysoký měřicí rozsah až 300 000 záblesků za minutu (fpm) a velmi vysoká intenzita osvětlení až 1 500 lux umožňují měření počtu otáček až do 300 000 otáček za minutu (rpm). Vstup a výstup pro trigger umožňuje připojení k externím zařízením a ovládání pomocí externího zdroje signálu.
Díky integrované ochraně proti nárazu a robustnímu provedení pouzdra podle krytí IP65 (umývatelné) je stroboskop LED velmi dobře vybaven pro každodenní praxi. Díky velké kapacitě baterie je možné provádět dlouhodobá měření v délce až pěti hodin.
Tlačítko násobení dvěma a dělení dvěma umožňuje rychlé nastavení dvojnásobných nebo polovičních kmitočtů záblesků od již nastaveného kmitočtu. To velmi usnadňuje nastavení maximálního kmitočtu záblesků, při kterém se rotující objekt ještě opticky zastaví. Právě tento kmitočet záblesků FPM (záblesků za minutu) odpovídá otáčkám měřeného objektu RPM (otáčkám za minutu).
Rozsah dodávky
- Stroboskop LED testo 477
- Transportního kufřík
- Kabel s konektorem a otevřeným koncem pro vstup a výstup externího signálu
- Baterie
- Výstupní protokol z výroby*
*Ve smyslu paragrafu 505/90 sbírky zákona o metrologii v platném znění se nejedná o kalibrační list.
Technické údaje
rpm – LED
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7; height: 20px;“>
| Měřicí rozsah |
30 do 300000 fpm |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7; height: 20px;“>
| Přesnost |
0.02 % z mv |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7; height: 34px;“>
| Rozlišení |
±0.1 (30 do 999 fpm) ±1 (1000 do 300000 fpm) |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Třída ochrany |
IP65 |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Barva blesku |
Approx. 6500 K |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Trvání blesku |
nastavitelná |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Intezita blesku |
4800 Lux at 6000 FPM / 30 cm |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Životnost baterie |
NiMH baterie: cca 11 h při 6000 FPM; Baterie: asi 5 hodin při 6000 FPM |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Rozměr displeje |
Velikost displeje více řádků |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Typ displeje |
LCD |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Ochrana akumulátoru |
ano |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Nízká hladina |
< 1 V |
*]:bg-warmGray-50″ style=“–tw-border-spacing-x: 0; –tw-border-spacing-y: 0; –tw-translate-x: 0; –tw-translate-y: 0; –tw-rotate: 0; –tw-skew-x: 0; –tw-skew-y: 0; –tw-scale-x: 1; –tw-scale-y: 1; –tw-scroll-snap-strictness: proximity; –tw-ring-offset-width: 0px; –tw-ring-offset-color: #fff; –tw-ring-color: rgba(59,130,246,.5); –tw-ring-offset-shadow: 0 0 #0000; –tw-ring-shadow: 0 0 #0000; –tw-shadow: 0 0 #0000; –tw-shadow-colored: 0 0 #0000; box-sizing: inherit; border: 0px solid #a7a7a7;“>
| Maximální proud |
50 mA |
|
Doplňkové parametry
| Kategorie: |
Bezkontaktní otáčkoměry a stroboskopy |
| Hmotnost: |
0.4 kg |
| EAN: |
4029547010651 |
