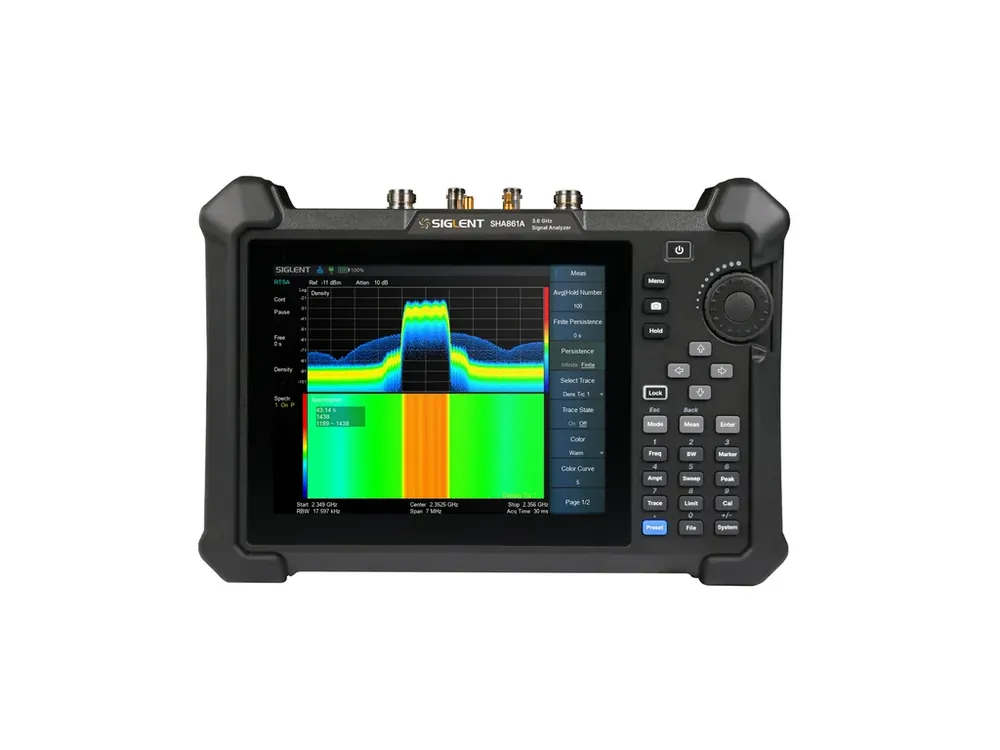

spektrální analyzátor Siglent SHA861A Časově Omezené

Popis

Klíčové vlastnosti

• Frekvenční rozsah: 9 kHz3,6 GHz použitelný od 5 kHz
• DANL (zobrazená průměrná hladina šumu): -165 dBm/Hz
• Fázový šum (SSB): -104 dBc/Hz při 1 GHz, offset 10 kHz
• Analyzační šířka pásma: 40/110 MHz
• Měření 5G NR OTA: více PCI a více svazků
• Měření LTE FDD/TDD OTA: více PCI
• Měření výkonu kanálu, obsazené šířky pásma, výkonu sousedních kanálů, SHI a TOI
• Záznam IQ dat v pásmu 110 MHz
• Reálný čas spektrální analýzy: 110 MHz, 100% POI za 3,51 s
• Analýza pulzního profilu
  Mapování pokrytí (indoor/outdoor)
• Záznam a přehrávání stop s GNSS lokalizací
• Analogová modulace (AM/FM/PM) a digitální modulace (ASK/FSK/PSK/MSK/QAM)
• Naladění a poslech audia při AM/FM/PM
• Měření intenzity pole (EMF) a EMI
• Nezávislý zdroj do 7,5 GHz
• Vektorový síťový analyzátor: 1-cesta, 2-porty, S11 a S21
• S11 směrovost: 40 dB, dynamický rozsah S21: 114 dB
• Test kabelů a antén, měření vzdálenosti k závadě, analýza v časové oblasti
• TTA test, napájení 1232 V DC
• Baterie: 2,5 hodiny provozu, hmotnost 3,2 kg
• 8,4″ multi-touch displej, podpora myši a klávesnice

5G NR OTA měření

Při nasazení 5G stanic je klíčová validace kvality sítě a svazků. SHA860A v režimu 5G NR OTA demoduluje signály a extrahuje parametry jako frekvence, PCI, index SSB, frekvenční chybu a EVM, zobrazené v konstelaci. Tato funkce optimalizuje 5G NSA nasazení a koordinaci LTE/5G sítí.

LTE TDD/FDD OTA měření
LTE OTA testování poskytuje kompletní demodulaci (PCI, sektor ID, cell group, frekvenční chyba, časový offset, synchronizace, výkon PSS/SSS/CRS/PBCH) s EVM a konstelacemi. Analýza kvality signálu a výkonu kanálů umožňuje cílené zlepšování sítě.

Reálná spektrální analýza

Šířka pásma 110 MHz a rychlost 300 000 FFT/s umožňuje zachytit signály už od 3,51 s při 100% POI. Nástroje jako FMT, hustotní zobrazení, 3D, spektrogram a výkon v čase (PvT) umožňují analýzu složitých signálů, vhodné pro monitoring 5G.

Test kabelů a antén

SHA860A zrychluje údržbu měřením útlumu, VSWR, ztrát návratu/vložení a vzdálenosti k závadě. Volitelně podporuje vektorovou analýzu S11/S21, Smithův diagram a dynamický rozsah 114 dB.

Analýza pulzního profilu

S 10 001 body umožňuje měřit výkon pulzů, přechody a charakteristiky signálu s více režimy detekce (špička, vzorek, průměr, klasický).

Záznam IQ dat

Analyzátor umožňuje záznam IQ dat (1 GB RAM, vzorkování 300 MHz, šířka pásma 110 MHz). Data lze ukládat přes USB/LAN pro offline analýzu a detailní rekonstrukci signálu.

Indoor/Outdoor mapování

Funkce umožňuje mapovat pokrytí 5G/LTE, lokalizovat základnové stanice, směry antén a slabé/interferenční oblasti. Přesnost po GPS uzamčení: ±0,01 ppm.
