Pouze Dnes Svorka PDB 400 (PVB 250) 1pol. šedá blok

Popis

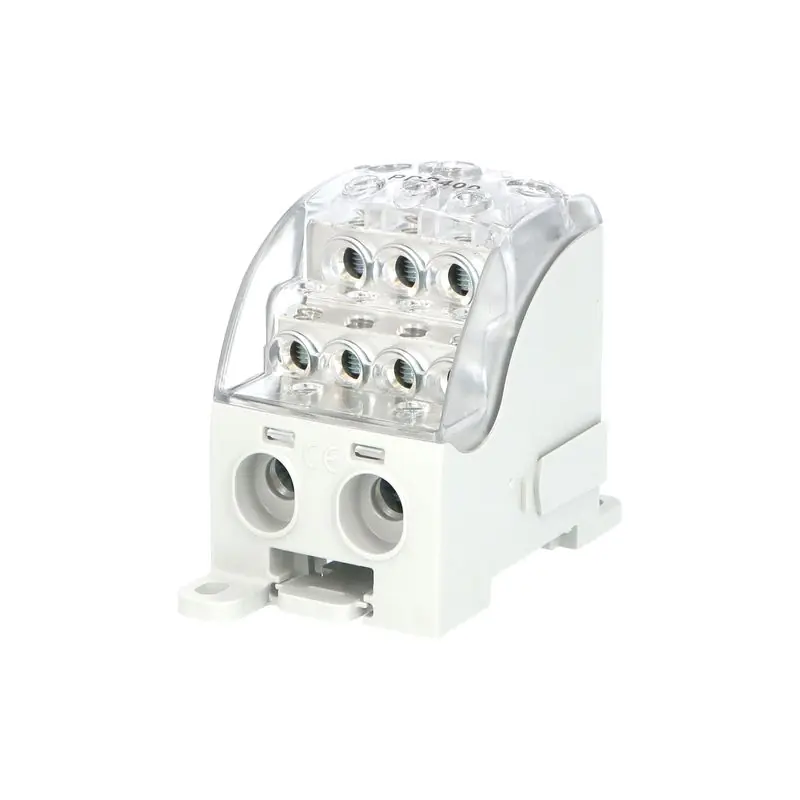

Blok pro rozdělení fází PDB 400 (dříve značeno PVB 250), 1pólový, pro CU vodiče, jmenovitý proud 400A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x120mm2 a 24x10mm plochý vodič, výstup 2x35mm2, 3x25mm2, 4x16mm2
PDB (Power Distribution Blocks).
Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
montáž na nosnou lištu
úspora místa uvnitř rozváděče
dostatek připojovacích míst
jmenovité napětí 1000 V AC / 1500 V DC
řaditelné vedle sebe

Další parametry
