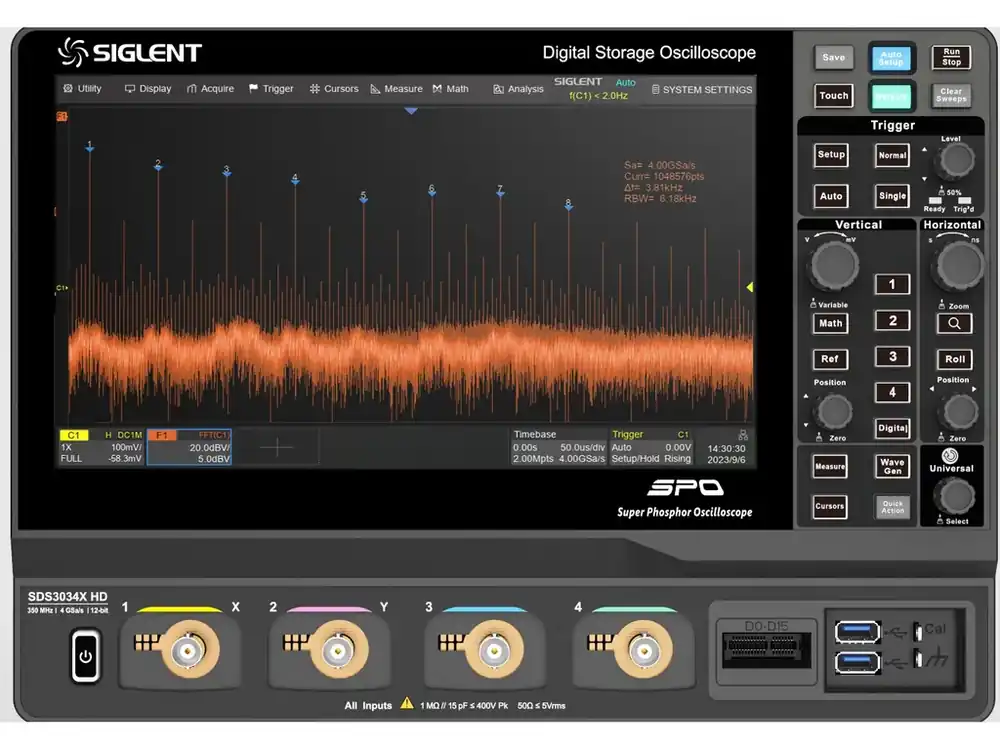

osciloskop Siglent SDS3034X HD Jen Po Omezenou Doba

Popis

• 4 analogové kanály, šířka pásma až350 MHz
• 12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
• Technologie SPO
• Rychlost zachycení křivky až 200 000 wfm/s v normálním režimu a 890 000 wfm/s v režimu sekvence
• Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
• Délka záznamu až 100 Mpts/ch
• Digitální spoušťový systém
• Inteligentní spouštění: Hrana, Sklon, Puls, Okno, Runt, Interval, Výpadek, Vzor, Kvalifikace, N-tá hrana, Nastavení/podržení, Zpoždění a Video (podpora HDTV). Zone Trigger zjednodušuje pokročilé spouštění
• Spouštění a dekodér sériové sběrnice, podporuje protokoly I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, Manchester a ARINC429
• Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
• Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
• Automatická měření na více než 50 parametrech, podporuje statistiky s histogramem, trasou, trendem, hradlovým měřením a měřením matematických, historických a paměťových stop
• 4 matematické stopy (4 Mpts FFT, filtr, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
• Bohaté funkce analýzy dat, jako je vyhledávání, navigace, digitální voltmetr, počítadlo, histogram průběhu, Bode graf a analýza výkonu
• High Speed Hardware-based Average, ERES; Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
• 16 digitálních kanálů (volitelné)
• Externí generátor křivek 50 MHz (volitelně)
• Velký 10,1 TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
• Rozhraní zahrnují: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN ((VXI-11/Telnet/Socket/LXI)), Externí Triger In, Aux Out (Pass/Fail, Trigger Out)

Vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče. Podporuje příkazy dálkového ovládání SCPI. Podporuje externí myš a klávesnici
