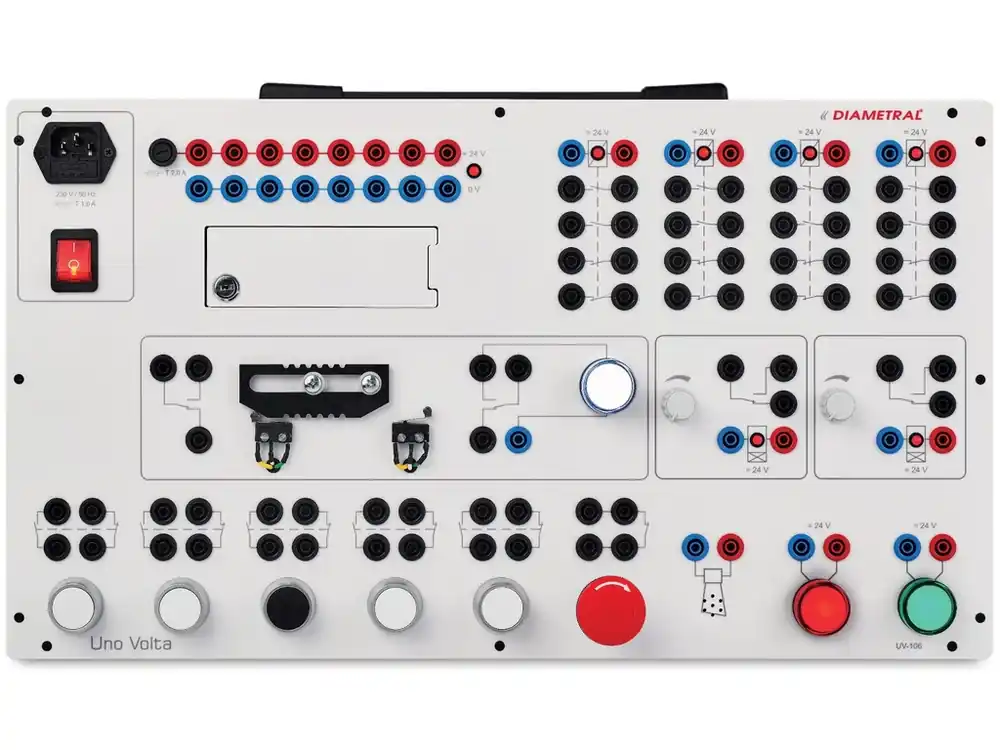

Omezená Nabídka výukový panel Uno Volta UV-106

Popis

Modul UV-106 obsahuje následující přístroje:

• Relé s DC cívkou 24 V
• LED 5 mm červená
• Časové relé + potenciometr
• Koncový přepínač
• Mikrospínač
• Zdroj 24 V_DC
• Siréna 100 dB
• Tlačítko bílé
• Tlačítko černé
• TOTAL STOP
• Signálka zelená 24 V
• Signálka červená 24 V
• Signálka bílá 24 V
• Táhlo pro simulaci pohybu a spínání koncových spínačů
• Panel chyb pro simulaci závad a jejich následné odhalování

Volitelné poruchy:

1. Vadné zelené světlo
2. Levý koncový spínač nespíná spínací kontakt
3. Nefunkční bzučák
4. Tlačítko 4 trvale sepnuté
5. Zkrat na tlačítku TOTAL STOP
6. Zkrat na tlačítku TOTAL STOP
7. Spálená cívka relé 2
8. Nefunkční časové relé 1

Příklady zapojení:
Ovládání elektromotoru, směr, rozběh
Snímání koncových poloh a vyvolání následné funkce, simulace výtahu, posuvu atd.
Spouštění zařízení se zpožděním
Stykačové zapojení spínacího obvodu s ovládacími tlačítky Start, Stop, změna směru
Vyhodnocování a signalizace poruchového stavu
Pro realizaci zapojení s třífázovými motory je třeba panel UV-106 kombinovat s panelem UV-107

Příslušenství:
Napájecí šňůra 230V
Návod k obsluze

Doporučené příslušenství:
Taška pro uskladnění panelu a jeho převoz
Propojovací kabely s bezpečnostními banánky
Soubor úloh

Doplňkové parametry
