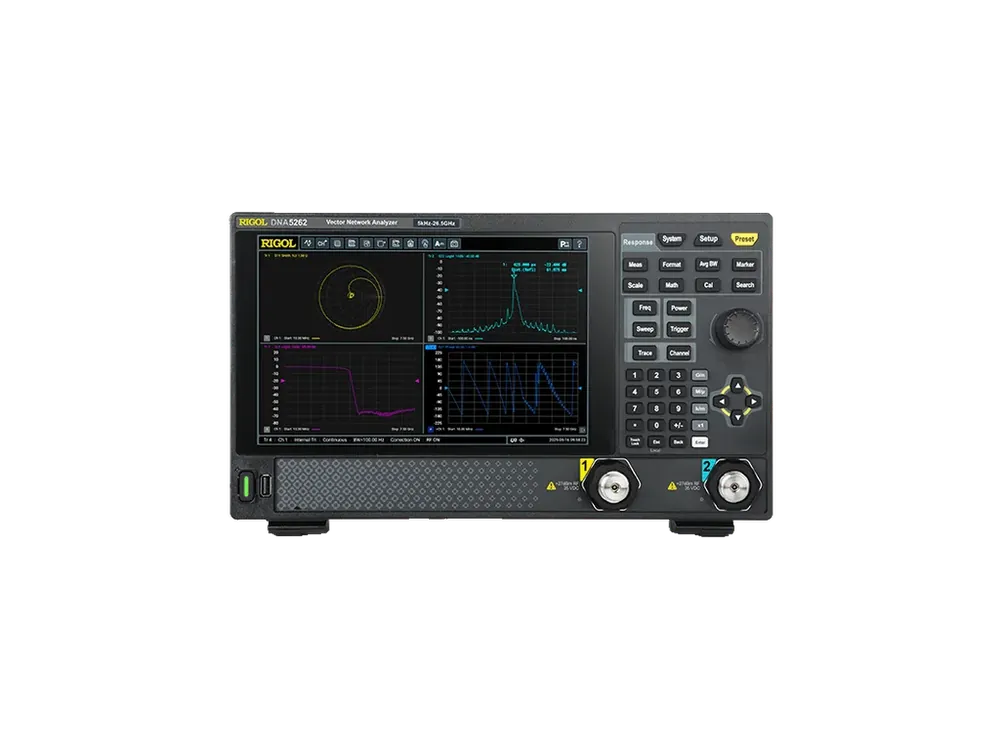

Nakupujte Hned vektorový síťový analyzátor RIGOL DNA5262

Nakupujte Hned vektorový síťový analyzátor RIGOL DNA5262

Původní cena byla: 617 433,60 Kč.Aktuální cena je: 259 322,11 Kč.

Doprava zdarma při objednávce nad 2 999,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SK445P00V73 Kategorie: Štítek:

Popis

DNA5262 představuje nejvyšší model řady DNA5000 a nabízí měření v rozsahu 5 kHz až 26,5 GHz. Jako dvouportový vektorový analyzátor sítí umožňuje kompletní charakterizaci RF a mikrovlnných zařízení včetně měření parametrů S11, S21, S12 a S22. Široký frekvenční rozsah jej předurčuje pro práci s pokročilými mikrovlnnými aplikacemi, vysokofrekvenčními moduly, anténami, filtry i komunikačními systémy pracujícími v pásmech nad 20 GHz.

Přístroj je vybaven 3.5 mm (M) konektory, které jsou vhodné pro měření v nejvyšších frekvenčních pásmech podporovaných touto řadou. Díky tomu lze provádět přesná měření i tam, kde již standardní konektorové systémy přestávají vyhovovat požadavkům na přesnost.

Pro analýzu impedance a přizpůsobení nabízí DNA5262 nástroje jako Smithův diagram, polární zobrazení, SWR, měření fáze nebo skupinového zpoždění. Tyto funkce poskytují detailní přehled o chování měřeného zařízení v celém frekvenčním rozsahu a usnadňují optimalizaci RF i mikrovlnných obvodů.

Při diagnostice kabelových a anténních systémů lze využít funkce TDR (Time Domain Reflectometry) a volitelně také DTF (Distance To Fault). Ty pomáhají rychle identifikovat nespojitosti, poškozené konektory nebo jiné závady v přenosové cestě bez nutnosti složitého rozebírání instalace.

Přístroj podporuje také de-embedding a odstranění vlivu měřicích přípravků, adaptérů a kabelových propojení. Díky tomu lze přesněji vyhodnocovat skutečné vlastnosti měřeného zařízení a minimalizovat vliv prvků, které nejsou součástí samotného měřeného objektu.

DNA5262 disponuje dynamickým rozsahem až 127 dB, frekvenčním rozlišením 1 Hz a podporuje až 100 001 měřicích bodů v jednom sweepu. Ovládání probíhá prostřednictvím 10,1″ dotykového displeje s rozlišením 1280 × 800. K dispozici jsou rozhraní LAN, USB Host, USB Device a HDMI, přičemž podpora SCPI příkazů umožňuje snadnou integraci do automatizovaných měřicích pracovišť a testovacích systémů.

Technické parametry

  • Frekvenční rozsah: 5 kHz až 26,5 GHz
  • Počet portů: 2
  • Konektory: 3.5 mm (M)
  • Dynamický rozsah: až 127 dB (typ.)
  • Maximální výstupní výkon: +10 dBm
  • Frekvenční rozlišení: 1 Hz
  • IF BW: 1 Hz až 10 MHz
  • Počet měřicích bodů: 1 až 100 001
  • Displej: 10,1″ kapacitní dotykový
  • Rozlišení displeje: 1280 × 800 px
  • Interní úložiště: 256 GB
  • Rozhraní: LAN, USB Host, USB Device, HDMI
  • Impedance portů: 50
  • Hmotnost: < 5 kg
  • Rozměry: 358,1 × 214,8 × 121,4 mm

Srovnání přístrojů řady DNA5000

Model Porty Frekvenční rozsah Konektory
DNA5042 2 5 kHz4,5 GHz N (F)
DNA5082 2 5 kHz8,5 GHz N (F)
DNA5142 2 5 kHz14 GHz N (F)
DNA5202 2 5 kHz20 GHz 3,5 mm (M)
DNA5262 2 5 kHz26,5 GHz 3,5 mm (M)

Upozornění! Obrázek přístroje je pouze ilustrativní, skutečná podoba přístroje se může lišit

Doplňkové parametry

Kategorie: Analyzátory sítí
Hmotnost: 5.3 kg
