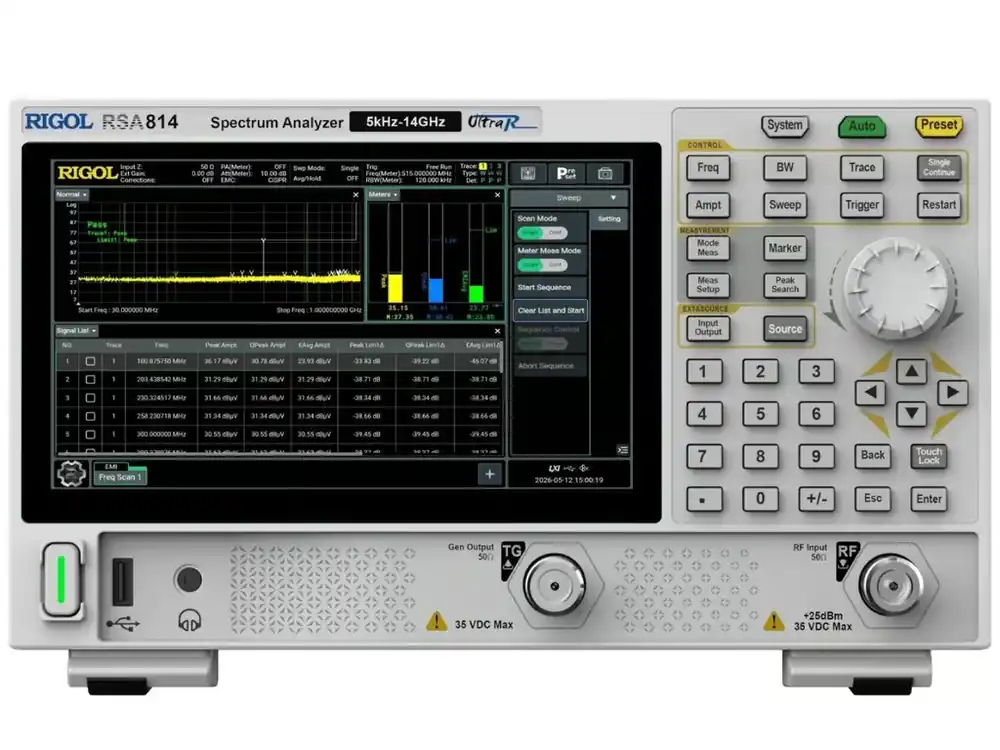

Autentický spektrální analyzátor RIGOL RSA814

Popis

RSA814 představuje nejvyšší model řady RSA800 a díky měření až do 14 GHz nachází uplatnění nejen v oblasti bezdrátových komunikací, ale také při práci s mikrovlnnými zařízeními, vyššími harmonickými složkami signálů nebo při vývoji a ověřování moderních RF systémů. Kromě klasického sweep režimu nabízí také real-time analýzu spektra, která umožňuje zachytit krátké pulzy, přechodové jevy nebo sporadické rušení, které mohou při běžném měření snadno uniknout pozornosti.

Součástí přístroje je tracking generátor pro měření přenosových charakteristik filtrů, zesilovačů nebo kabelových sestav a k dispozici jsou také volitelné aplikace pro vektorovou analýzu signálu, EMI pre-compliance měření, analogovou demodulaci a měření fázového šumu. Díky nízké úrovni vlastního šumu, širokému dynamickému rozsahu a možnosti napájení přes USB-C nebo externí powerbanku je RSA814 vhodný jak pro stolní měření, tak pro servisní zásahy nebo práci přímo v terénu.

Technické parametry

• Frekvenční rozsah: 5 kHz až 14 GHz
• Real-time šířka pásma: až 40 MHz
• Analytická šířka pásma: až 40 MHz
• DANL: až -168 dBm (typ., s předzesilovačem)
• Fázový šum: <-112 dBc/Hz při offsetu 10 kHz (1 GHz)
• RBW: 1 Hz až 10 MHz
• VBW: 1 Hz až 10 MHz
• TOI: až +20 dBm (typ.)
• Tracking generátor: standardně vestavěný
• Rozsah tracking generátoru: 100 kHz až 14 GHz
• Výstup tracking generátoru: -40 dBm až 0 dBm
• Pracovní režimy: GPSA, RTSA
• Volitelné aplikace: VSA, EMI, ADM, PNOISE
• Displej: 7″ kapacitní dotykový
• Rozlišení displeje: 1024 × 600 px
• Interní úložiště: 32 GB
• Rozhraní: LAN, USB Host, USB Device, HDMI
• Referenční vstup/výstup: 10 MHz
• Podpora SCPI příkazů: ano
• Napájení: USB-C, 20 V / 5 A
• Možnost napájení z powerbanky: ano
• Hmotnost: 1,9 kg
• Rozměry: 265,35 × 161,75 × 77,38 mm
