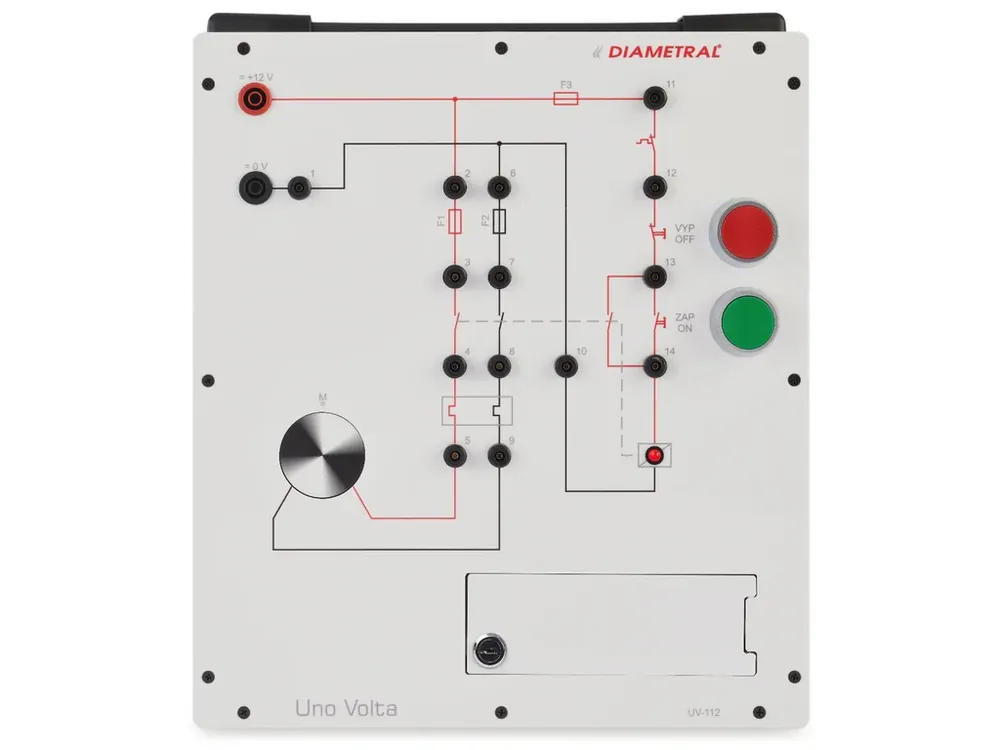

Aktuální výukový panel Uno Volta UV-112

Popis

Jednotlivé komponenty jsou integrovány v čelní desce, ovládání je řešeno tlačítky zap/vyp. Panel je napájen z externího stejnosměrného zdroje (12V/2A), který není součástí balení. Pod uzamykatelnými dvířky je umístěna sada přepínačů, které slouží k simulaci různých typů závad v obvodech zapojení stejnosměrného elektromotoru.

Seznam simulovaných poruch:

1. Přerušená pojistka ovládání f3
2. Tepelná ochrana vypnuta
3. Nezapojen vodič (-) pól
4. Spečený silový kontakt stykače (+) pól
5. Přerušená pojistka f1
6. Přerušená pojistka f2
7. Odpadlý motorový spouštěč 8
8. Přerušená cívka stykač
9. Obrácená funkce tlačítka zap
10. Nezapojen pomocný kontakt stykače
11. Nezapojen silový kontakt stykače, nebo vadný kontakt (+)
12. Nezapojen silový kontakt stykače, nebo vadný kontakt (-)
13. Obrácená funkce tlačítka vyp
14. Spečený silový kontakt stykače (+) pól

Příslušenství: návod k obsluze

Doporučené příslušenství:

• Taška pro uskladnění panelu a jeho převoz
• Sada šňůr pro připojení panelu ke zdroji napájení (12V DC)
• Zdroj 12V DC / 2A
• Univerzální multimetr pro hledání závad v zapojení
• Soubor úloh

Doplňkové parametry
